技術參數
|
Cobalt Design(M) |
Cobalt Design(S) |
Cobalt Design Dual |
分辨率(Mpx) |
2.4 |
3.1 |
M 型 2.4Mpx |
可用現場 |
200 / 300 / 400 |
100 / 200 / 300 / 400 |
200 - 400 |
三維分辨率(μm) |
104 ≤ x ≤ 208 |
49 ≤ x ≤ 195 |
M 型 104-208 |
單一測量速度 |
~ 2 sec |
~ 2 sec |
~ 2 sec |
尺寸 |
400 x 246 x 124 |
235 x 235 x 140 (對于 100 視場角) |
540 x 46 x 124 |
技術特點
主要特點和優點:
靈活的測量范圍
使用投射光模式采集的數據像素最高可達 310萬,為中小型復雜物體提供更高的精度保證。
適應各種環境
即使在不同的環境條件下,也能保持穩定的產品性能和精度。
多功能設置且操作簡便
獲得尺寸精確,可靠且可重復的結果。Cobalt Design 掃描儀可完美適應各種應用,同時滿足專業用戶需求,提供高度詳細的三維掃描數據。
全彩色數字化
捕獲精確且高質量的紋理,以獲得詳細逼真的三維彩色圖像。
自動掃描
轉盤通過自動旋轉物體,最大化掃描覆蓋范圍從而簡化掃描過程。
應用:
珠寶和時裝設計: Cobalt Design 掃描儀旨在為小型和復雜零件提供高度詳細的三維掃描,是時尚和珠寶設計行業創意開發的理想解決方案。
產品設計: 實現原型的精確三維掃描,從而進一步完成 CAD建模。輸出結果可直接用于快速成型系統,如三維打印機或燒結機。
逆向工程: Cobalt Design 掃描儀可以捕獲老舊部件的數據,用于產品改進及零件替換設計。
研究: 對于真實物體的三維數字化掃描,即使無實體部件也能進行模擬和評估,從而獲得重要的研究和設計結果。
教育: 結構光掃描儀是適用于教育環境的理想解決方案。即使沒有經驗的用戶也能在幾分鐘內完成掃描并建模。
資料數字化: 創建詳盡的數字資料庫,用數字化形式保存歷史文物并以虛擬的方呈現,數字化的保存形式更節省空間。
應用案例
快速而詳細的三維掃描解決方案

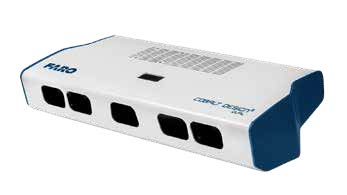

FARO Cobalt Design 結構光3d掃描儀系列提供廣泛的三維數據捕獲功能,可獲取具有詳細紋理和顏色的復雜形狀。非接觸式三維掃描儀用戶友好、精確度高、細節豐富。結構光掃描技術使用投射光模式和相機系統一次捕獲大面積區域,減少數據捕獲時間,從而更快地獲得結果。與自動轉盤配合使用實現 360o 掃描覆蓋,帶來經濟實惠且靈活的三維掃描解決方案,可捕獲小型到中等的復雜幾何形狀。
Cobalt Design 掃描儀高度可靠且易于使用,所見范圍內的測量數據可被同時采集,加快產品開發和可視化的工作流程。多功能性、廣泛的測量范圍和精確性使結構光掃描儀成為產品設計、電腦繪圖、教育、研究和數字化的理想工具。
FARO Cobalt Design 3d掃描儀提供多種配置,以支持廣泛的應用。Cobalt Design 三維掃描儀提供單系列和雙系列,是針對小型復雜形狀物體的理想選擇,并可提供不同的安裝形式。單系列提供定義的可視范圍,以針對特定應用要求進行優化。雙系列通過提供第二個測量范圍以支持不同的物體尺寸,提供可擴展的靈活性。這些多功能掃描儀是最經濟實惠且用戶友好的三維數據采集解決方案,可用于提高設計能力和數字化。
其他信息
電腦規格
平臺:Microsoft Windows 7、8、8.1、10,64位
處理器: Intel®i5? 或更高
RAM: 16 Gb Ram 或更大
顯卡: NVIDIA GeForce GT X760 或更高版本;NVIDIA Quadro K2000或更高版本
USB 端口:1 個全功率 USB 3.0(能夠提供 900mA 的電流)和至少 1 個通用 USB 端口用于配件
顯示分辨率: 1920p x 1080p (HD)
軟件
FARO Cobalt Design 掃描儀可與 FARO RevEngTM 配合使用
FARO RevEngTM 提供了從掃描到網格的完整解決方案,以確保簡化的工作流程。高級工具編輯和優化網格文件以進行3D打印或?qū)С龅紺AD建模軟件。其他功能包括從網格中提取曲線和創建截面以用作模型開發過程中的草圖。
