汽車間隙面差測量

汽車制造領域

汽車間隙面差測量

汽車設計生產過程中為了使得整車能夠實現預期的外觀要求,需要測量汽車面差。為了保證后期產品質量需要對比競品車并結合公司工藝制造水平進行整車面差定義。

在面差測量過程中,必須保證數據的準確,更加真實反映出實際裝配中的面差情況,我們使用了FARO掃描臂進行測量。法如掃描臂掃描精度高,掃描速度快,而且不需要貼標記點。

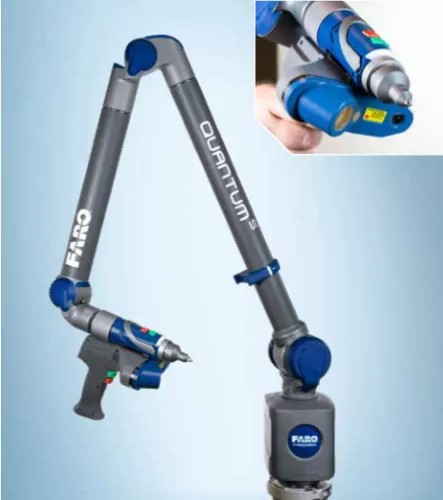

所用設備: 全球最具創新性的便攜式坐標測量儀FARO Quantum測量臂

Quantum 是目前推出的最精確的 FARO 測量臂,其高性能符合最苛刻的公差要求,能夠讓制造商通過進行三維檢測、尺寸分析、CAD 比較、工具認證、 逆向工程等輕松地驗證產品質量。


遇到難點

汽車外表面為黑色

外表面反光嚴重

不能噴顯影劑


對策 :

在玻璃的位置貼上厚度為0.13mm的美紋紙

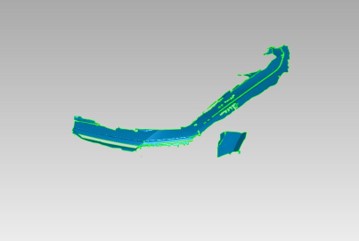

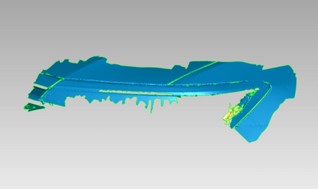

我們的團隊將汽車面差掃描分為10個區域,左右各5個區域

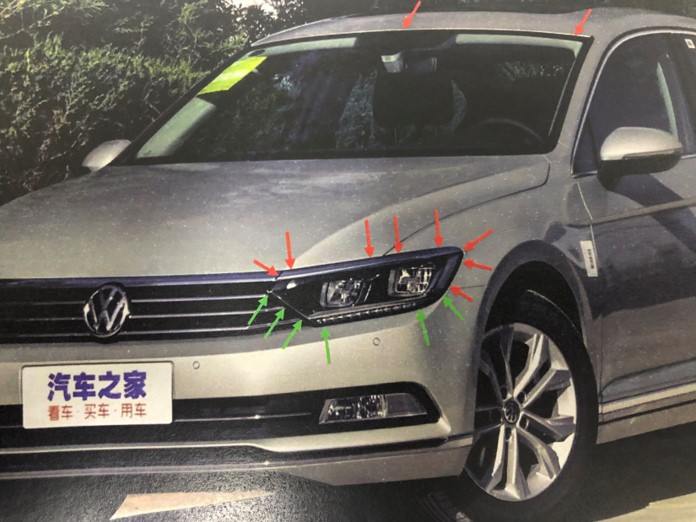

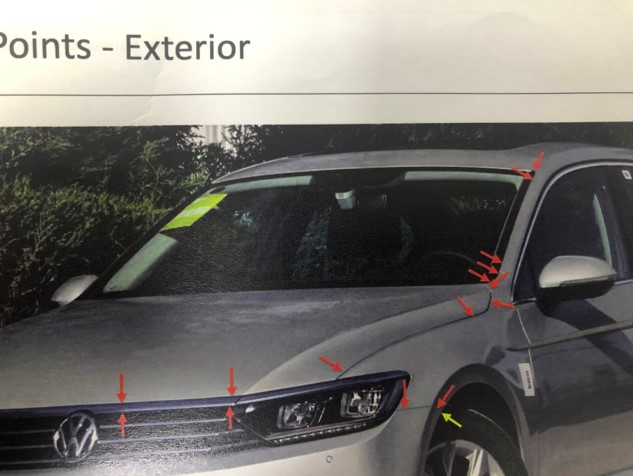

1、汽車前大燈與發動機蓋、前擋風玻璃與車頂


2、 發動機蓋與翼子板之間的間隙

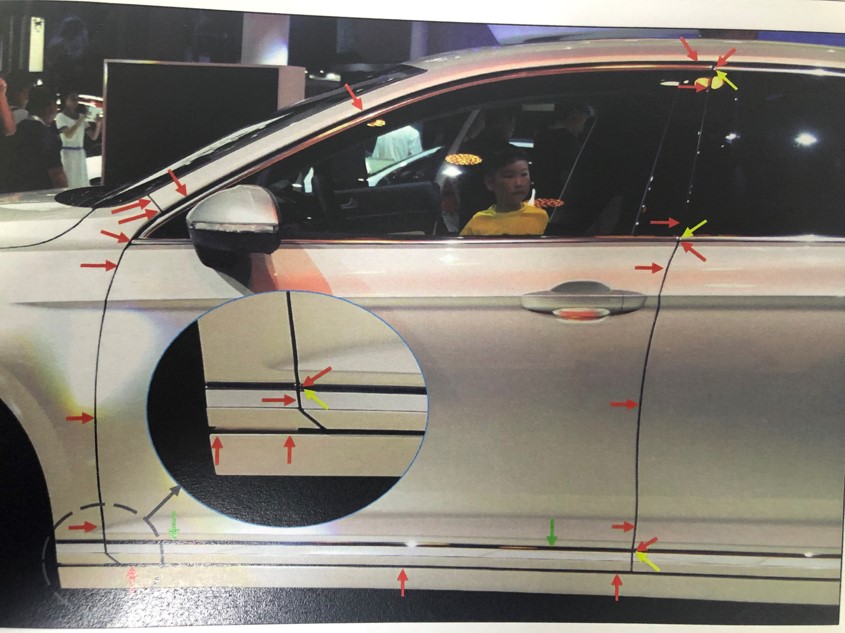

3、 前車門與車身

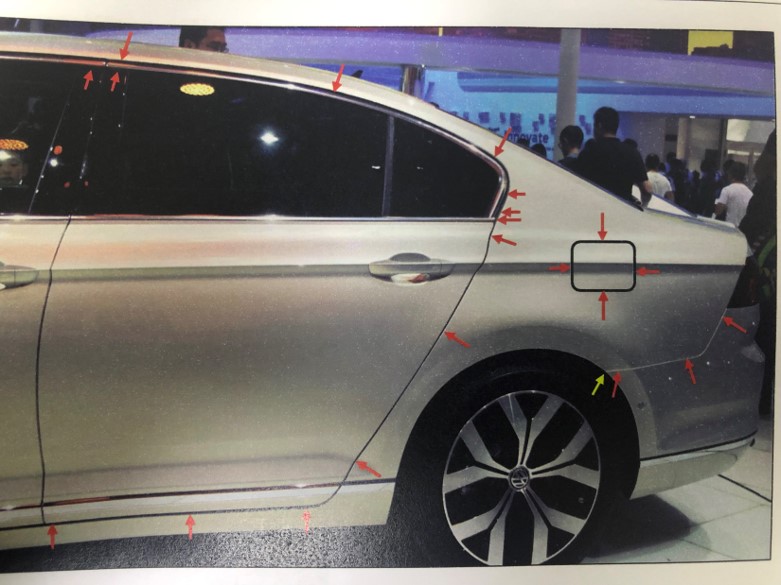

4、 后車門與車身、油箱蓋與車身、后保險杠與車身



5、 后玻璃與車身、后備箱與車身、后尾燈與車身
