激光跟蹤儀產品

產品中心

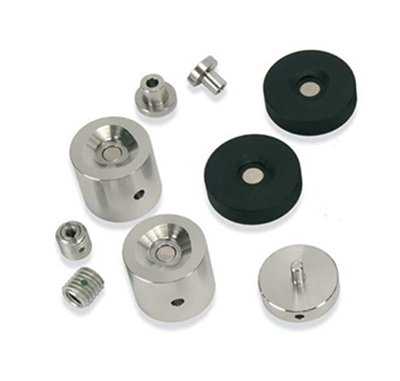

激光跟蹤儀靶座

您為什么需要我們的基座?


經過被認證的Brunson激光跟蹤儀靶座獲取激光跟蹤儀的精度超過制造規格的公差范圍,而不是簡單的“通過/失敗”測試,每個關鍵尺寸都被精確測量,記錄在我們的數據庫中,并在隨靶座的證書上標明。這些經過認證的尺寸可以被操作員利用,而不是依靠一個粗略的公差范圍,這樣極大提高您的3D激光儀器實際測量結果的準確性。


技術參數

多種類型可選,并且可提供套裝包

普通基座、帶銷基座、測邊緣基座、自定中心基座、永久性固定基座、打標記基座等

規格型號
產品圖片
產品介紹
1.5THND

常規轉站靶座
1.5TH

插銷靶座 偏移量25mm 直徑4mm-13mm
1.5THS

測角靶座,表面具有凹槽設計,更好連接內圓角。配合1.5"的反射靶球使用?;?jīng)過認證,結果可向NIST追溯,球心與基座地面距離25mm。

定位精度:±0.0005"

1.5THSB

菱形靶座,截面是一個圓和兩個平面。偏移量公差:±0.013mm
1.5THSC

自定中心靶座,具有彈簧錐形定位銷,用于在一系列孔徑范圍內快速采集數據點。

配合1.5”的反射靶球使用,測銷孔時可自定中心。基座經過認證,結果可向NIST追溯。球心與基座地面距離25mm。

定位精度:±0.0005"

1.5THDN
配合1.5"的反射靶球使用,都用于布置控制點,鋁制。
1.5THEDN
配合1.5"的反射靶球使用,經濟型基座,多用于布置控制點,鋁制。
THMF迷你地面永久基座
安裝到地面上,用作永久性定位點或觀測點,基座經過認證,可向NIST追溯
1.5THMF

與THMF迷你地面永久基座配合使用,可安放1.5”靶球,基座經認證,可向NIST追溯

定位精度:±0.0005"

1.5THF
安裝到地面上,用作永久性定位點或觀測點
1.5THE
配合1.5"的反射靶球使用,用于測外邊緣?;?jīng)過認證,結果可向NIST
追溯,球心與基座地面距離25mm.
定位精度:±0.0005"
1.5THLE

配合1.5"的反射靶球使用,用于測外邊緣,俯仰角比1.5THE更大?;?jīng)過認證,結果可向NIST追溯,球心與基座地面距離25mm.
定位精度:±0.0005"
1.5TH

配合1.5"的反射靶球使用,底部有銷子,用于測銷孔?;?jīng)過認證,結果可向NIST追溯,球心與基座地面距離25mm.
定位精度:±0.0005"
銷子的直徑范圍:4mm-15mm
1.5TH-M

配合1.5"的反射靶球使用,底部有銷子,用于測銷孔?;?jīng)過認證,結果可向NIST追溯,球心與基座地面距離25mm.
定位精度:±0.0005"
銷子的直徑范圍:4mm-15mm  底部有額外的磁鐵,磁力更強.
1.5INV

配合1.5"的反射靶球使用,與殷鋼管配合?;?jīng)過認證,結果可向NIST追溯,球心與基座地面距離25mm.
定位精度:±0.0005"
0.5THS

配合0.5"的反射靶球使用 基座經過認證,結果可向NIST追溯.
定位精度:±0.0005"
球心到底面距離:10mm, 12mm,25mm
0.5THDN

配合0.5"的反射靶球使用,多用于布置
控制點. 材料為不銹鋼.
0.5TH

配合0.5"的反射靶球使用,底部有銷子,用于測銷孔?;?jīng)過認證,結果可向NIST追溯.球心與基座地面距離:10mm, 12mm,
20mm, 25mm.
定位精度:±0.0005"   銷子的直徑范圍:4mm-12mm
0.5THE

配合0.5"的反射靶球使用,用于測外邊緣?;?jīng)過認證,結果可向NIST追溯,球心與基座地面距離10mm或12mm.
定位精度:±0.0005"
0.5THSC

配合0.5"的反射靶球使用,測銷孔時可自定中心?;?jīng)過認證,結果可向NIST追溯,球心與基座地面距離25mm.
定位精度:±0.0005".
1.5THR-TL

永久性基座,有四個固定孔,并有蓋子保
護球窩。
1.5ADP-.5

用于 0.5″ 反射球轉換為1.5″反射球的底座 ,結果可溯源NIST.
精度:±0.006mm
1.5ADP-.875

用于 0.875″ 反射球轉換為1.5″反射球的底座 ,結果可溯源NIST.
精度:±0.006mm
1.5ADP-RPR

用于1.5"激光跟蹤儀靶球與便攜式三坐標探針互換測量。
中心位置精度:±0.006mm
硬度:HRC 56-61
TB構造工具球

尺寸可定制
球心與軸線同軸:0.0002" TIR (0.005mm
TIR)
銷子直徑公差: +0.000mm, ?0.010mm
球心距地面距離公差:±0.005mm
球徑公差:+0.000mm, ?0.010mm
硬度:HRC 54-56
1.5THCP

用于在已知位置打標記點。
定位精度:±0.013mm。
0.5THV

偏置值公差:±0.0005" (±0.013mm)
銷子直徑公差:?0.003mm to ?0.013mm
1.5THF-C

無需粘合劑,方便預埋
材料:不銹鋼及黃銅

技術特點

規格型號
產品圖片
產品介紹
1.5THND

常規轉站靶座
1.5TH

插銷靶座 偏移量25mm 直徑4mm-13mm
1.5THS

測角靶座,表面具有凹槽設計,更好連接內圓角
1.5THSB

菱形靶座,截面是一個圓和兩個平面。偏移量公差:±0.013mm
1.5THSC

自定中心靶座,具有彈簧錐形定位銷,用于在一系列孔徑范圍內快速采集數據點
