技術參數

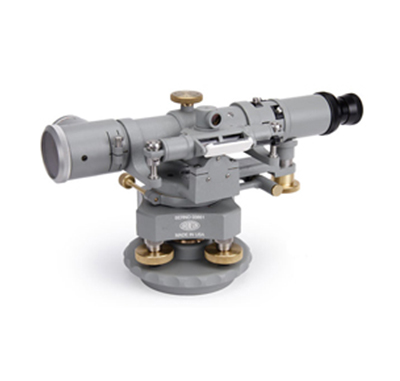

望遠鏡長度: 16英寸 (40.6 cm), 含190千分尺
望遠鏡直線度:2英寸到17英尺(50.8mm 到5.2m),±0.001英寸(0.025mm); 17英尺(5.2m)到無窮遠, 1角秒
放大倍率: 離物鏡2英寸(50.8mm)處為20X ;無窮遠處為30X
視場: 1 度
圖像: 正像
鏡頭: 低反射率,有保護涂層
有效孔徑: 1.34英寸(34mm)

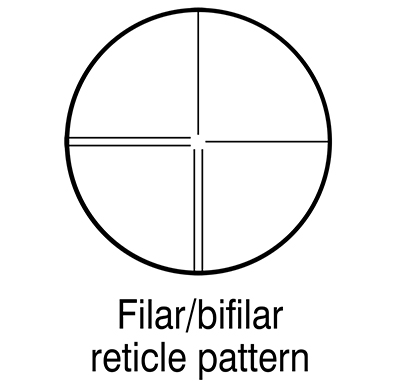

十字線: 玻璃, 單/雙線樣式(其它)
十字絲定位公差:±2角秒 對焦范圍: 2英寸 (5.1 cm) 到無窮遠
軸承: 球類形,跳動小于等于0.000025英寸(0.0006mm)
190M光學測微器:
測量范圍:±2.5 mm
分辨力:0.02 mm
精度:±0.01 mm
可估讀至:0.001mm
表面: 聚氨酯磁漆(質地有紋理)
重量: 儀器, 17磅 (7.7 kg); 儀器和箱子, 30 磅 (13.6 kg); 裝運, 32 磅 (14.5 kg)
箱子: 塑料箱子,內有泡沫保護儀器
另外包括調整銷子,說明手冊和塑料防塵罩。
技術特點
測繪精度:
采用美國Brunson精密測繪儀器可以將一般大型機械輥筒平行度控制在0.002”(0.05 mm),也就是我們通常說的5絲。大平面的校準點的平面度也可以控制在0.002“(0.05 mm)之內。
測繪原理步驟:
1、先用水準儀在所需測繪的設備的操作側建立一個精密垂直面作為測繪基準面。
2、然后通過光學校準法,將經緯儀置于這個基準面內。
3、通過目鏡對專用標尺進行讀數,取得平行方面的數據,根據數據可以進行校正。
4、垂直方面的數據可以按此方法一并取得,并同樣可以根據數據對設備進行校正。
