技術特點
SA軟件類型:
SA Professional: 包括測量的基本功能、三維對齊、設計、GD&T形位公差、檢測及分析、目前所有儀器的接口、數據轉換:點(ASCII)及標準CAD格式(STEP,IGES,VDA)。可直接導入CATIA、Pro/Engineer、SolidWorks、Unigraphics及其他CAD格式。
SA Ultimate: 包括SA Professional的所有功能,以及對齊到CAD、USMN、MP、多儀器六維實時同步測量、關系匹配功能。
SA Machine: 包括SA Utimate的所有功能,兼容機器人及數控機床接口、校準及實時補償、機器人控制、線性或關節的檢測、Denavit-Hartenberg參數的分析、逆向處理和圖形仿真。
除SA軟件銷售外,也可提供SA軟件升級服務。
SA為各種工業測量硬件,(Leica, FARO, SMX 及API)提供了簡單的通訊端口,如:各種激光跟蹤儀都具有相同的用戶端口界面。
SA的開放式系統結構可通過TCP/IP連接任意數目的端口。這些端口能在網絡內的每一臺電腦上同時運行。
SA的圖形用戶界面可允許打開CAD文件(如CATIA),將它們轉化為ISO標準的STEP格式(或其它任何工業標準格式),接著進行所有必要的測量及分析-包括(GD&T) 。精度及測量報告頁面同網頁匹配,這使測量的結果能方便瀏覽及傳輸。
其他信息

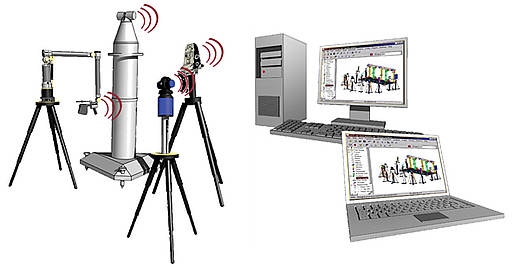

測量界面
SA 儀器界面是指針對各種不同的測量儀器應用界面,用做儀器連接,配置,控制及數據的采集等
工作。對同類型的測量儀器共有一個測量界面,這可使操作人員選擇最好的測量系統用于相應的測量
任務。界面用于儀器和SA 之間的網絡連接。由于同SA 之間的連接通過(TCP/IP)來實現的,因此任意
數目的界面可通過網絡內的任何一臺計算機同步運行。

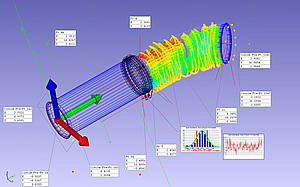

關系匹配
一種新的以功能為導向的,通過自由定義的關系進行的空間轉化
? 傳統優化-點對點,點對面
? 關系優化-點對點,點對物,物對物,集合對物體,坐標系對坐標系等
? 關系轉化減少了準備及設置的過程,節約了時間
? 用戶可對各個關系進行單獨的評估

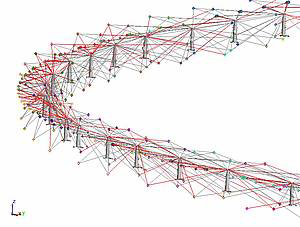

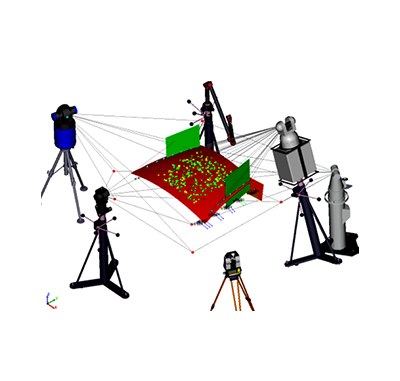

SA USMN
統一空間測量網絡 (USMN),解決多儀器多測站的不確定度問題
? 不同的儀器和測量點可以有不同的權重
? 考慮儀器的不確定性
? DOF 自定義
? 可加入 Scale Bars
? 計算點的不確定度
? 模擬測量任務
