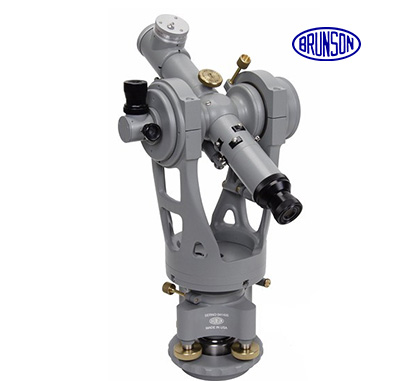

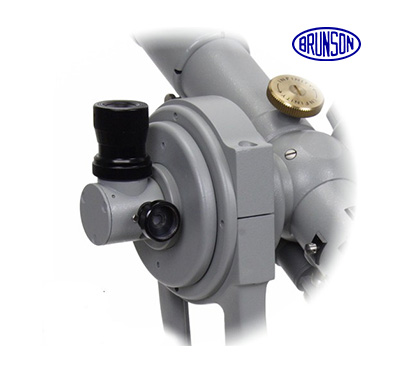

技術參數
主望遠鏡: 直線度為1秒(即5米之內為±0.025mm)
長度: 14英寸(355mm)
放大倍率: 離物鏡2英寸(50.8mm)處為20X ;無窮遠處為30X
視場: 1 度
圖象: 正像
鏡頭: 低反射率,有保護涂層
有效孔徑: 1.34英寸(34mm)
十字線: 玻璃, 單/雙線樣式(其它)
對焦范圍: 2英寸(50mm)到無窮遠
軸承: 球形,跳動小于等于0.000025英寸(0.0006mm)
表面: 聚氨酯磁漆(質地有紋理) 橫軸望遠鏡: 直線度為1秒(即5米之內為±0.025mm)
長度: 11英寸(279mm)
放大倍率: 45X
視場: 1度
圖象: 正像
鏡頭: 低反射率,有保護涂層
有效孔徑: 1.25英寸(31.75mm)
十字線: 玻璃材質, 單/雙線樣式(其它)
對焦范圍: 始終在無窮遠
重量: 儀器, 34 磅(15.4 kg);儀器帶箱子, 54磅(24.5 kg); 運送, 56 磅(25.4 kg)
技術特點
測繪精度:
采用美國Brunson精密測繪儀器可以將一般大型機械輥筒平行度控制在0.002”(0.05 mm),也就是我們通常說的5絲。大平面的校準點的平面度也可以控制在0.002“(0.05 mm)之內。
測繪原理步驟:
1、先用水準儀在所需測繪的設備的操作側建立一個精密垂直面作為測繪基準面。
2、然后通過光學校準法,將經緯儀置于這個基準面內。
3、通過目鏡對專用標尺進行讀數,取得平行方面的數據,根據數據可以進行校正。
4、垂直方面的數據可以按此方法一并取得,并同樣可以根據數據對設備進行校正。
