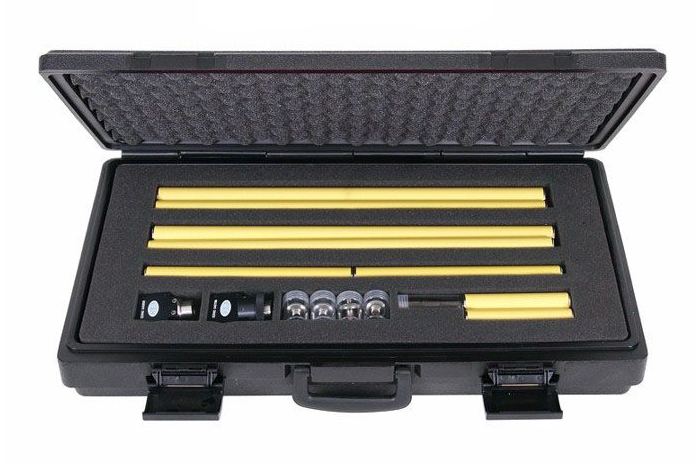

圖1:803-MCP攝影測量基準尺
803-MCP攝影測量基準尺/標尺
803-MCP不僅是一款用于攝影測量系統的參考基準尺,而且還可以用在建造大型紀念碑或工藝品時進行“蛙跳”,它能為用戶提供精準穩定的參考點和反射標志。 這些標記點已在出廠時進行了100%的校準。 目標支架是該套件的獨有工具能夠有效支持殷鋼尺。由于803-MCP攝影測量標準尺具有極低的熱膨脹系數1.26E-6℃(-18℃-93℃),可有效地消除因搬運或環境變化而引起的長度變化,因此對計量學的精準度有了非??煽康谋WC。
殷鋼尺型號 |
12587系列 |
標尺精度 |
±0.003mm |
累計精度 |
±0.013mm |
表1:殷鋼尺型號及精度
803-MCP中的單根攝影測量基準尺的制造長度精度在±0.003 mm之內。 此外,每個套件殷鋼管拼接后,總累計誤差不超過±0.013 mm。 這意味著您可以將套件中的所有試管端對端連接在一起,并且拼接將使總長度保持在累計誤差范圍內。 (表1總結了此信息。)表2是包含的組件。

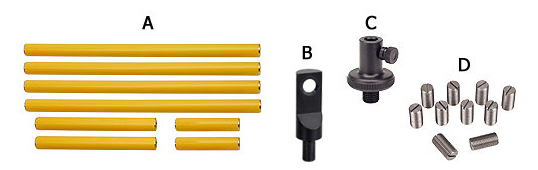

圖2.:803-MCP攝影測量殷鋼尺組成
圖片 |
型號 |
描述 |
數量 |
|
A |
12587-500mm |
500mm |
4 |
|
12587-250mm |
250mm |
2 |
||
12587-125mm |
125mm |
2 |
||
B |
15483-2 |
回射目標: 6.35mm點,25mm偏移 |
4 |
|
C |
15484-2 |
目標持有人; 25mm偏移 |
4 |
|
D |
12406-G1 |
不銹鋼接頭 |
10 |
|
n.a |
12421-G1 |
塑料盒 |
1 |
|
n.a |
n.a |
NIST套件溯源認證 |
yes |
表2:803-MCP套件組件明細表
(如果您需要更詳細的資料,請致電公司咨詢)
