SA軟件——大尺寸檢測首選測量軟件解決方案

發布日期 : 2019-07-03


SpatialAnalyzer(SA)是一套由美國New River Kinematics 開發的三維測量分析軟件,主要用于復雜的工業測量及分析。SA 是第一個引入三維視圖環境的測量軟件,成為了使用便攜式測量儀器進行大比例尺測量的工業標準。SA軟件在很多行業中是一個標準配套軟件,從造船業與土木工程到航空航天工業與核能。它是符合ISO 可溯源的測量軟件。該軟件使用方便,可自由進行配置,具有二次開發平臺。




SA為各種工業測量硬件,(Leica, FARO, SMX 及API)提供了簡單的通訊端口,如:各種激光跟蹤儀都具有相同的用戶端口界面。SA的開放式系統結構可使通過TCP/IP 連接任意數目的端口。這些端口能在網絡內的每一臺電腦上同時運行。

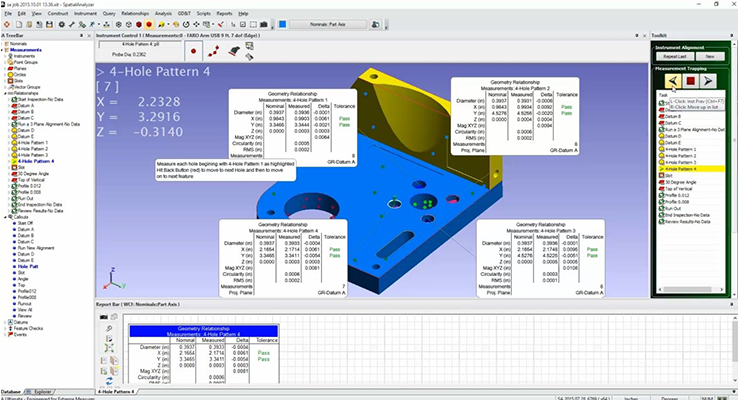

SA軟件的圖形用戶界面可允許打開CAD 文件(如CATIA),將它們轉化為ISO 標準的STEP 格式(或其它任何工業標準模式),接著進行所有必要的測量及分析-包括(GD&T)。精度及測量報告頁面同網頁匹配,這使測量的結果能方便瀏覽及傳輸。



系統特點:

? 3D圖像工作環境便于操作

? 多達100多種儀器界面,支持多種語言

? 對同類型測量儀器有統一的用戶界面

? 任意數目的不同類型的儀器可同時進行測量

? 能處理多個儀器測站的平差問題(獨有的USMN功能)

? 動態報告,可定制報告模版

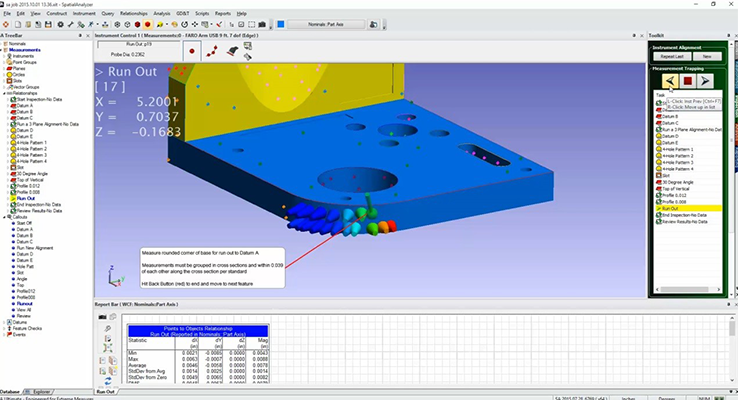

? 全面支持GD&T快速檢測

? 可以校準機器人

? 可自動測量,分析,記錄及備份

? 實時3D及6D變量測量

? SA軟件開發工具箱-SDK



SA測量界面:

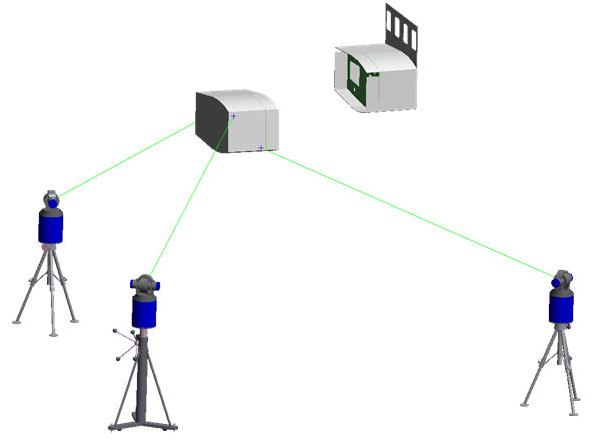

SA 儀器界面是指針對各種不同的測量儀器應用界面,用做儀器連接,配置,控制及數據的采集等工作。對同類型的測量儀器共有一個測量界面,這可使操作人員選擇最好的測量系統用于相應的測量任務。界面用于儀器和SA 之間的網絡連接。由于同SA 之間的連接通過(TCP/IP)來實現的,因此任意數目的界面可通過網絡內的任何一臺計算機同步運行。



SA 關系匹配:

一種新的以功能為導向的,通過自由定義的關系進行的空間轉化

?     傳統優化-點對點,點對面

?     關系優化-點對點,點對物,物對物,集合對物體,坐標系對坐標系等

?     關系轉化減少了準備及設置的過程,節約了時間

? 用戶可對各個關系進行單獨的評估

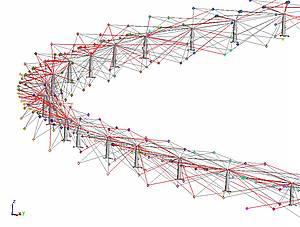

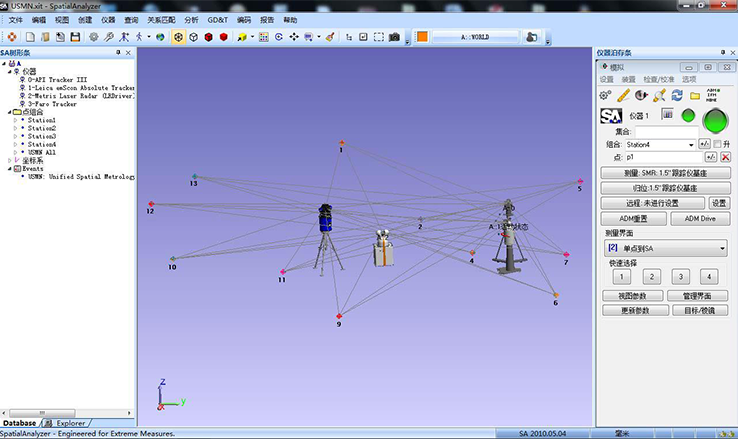

SA USMN:

統一空間測量網絡 (USMN),解決多儀器多測站的不確定度問題

?     不同的儀器和測量點可以有不同的權重

?     考慮儀器的不確定性

?     DOF 自定義

?     可加入 Scale Bars

?     計算點的不確定度

?     模擬測量任務

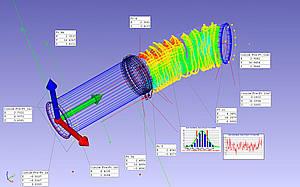

Transformation Tracking:

擴展了實現測量與6D 實時操作同步化的可能性

?     Trans Track 可使用不同的測量系統的數據,如在設備進行實時組裝的過程中

?     所有 SA 的轉化可能都可以被調用

?     6D 實時計算

?     可實現對機器的 6D 操控

?     測量系統:激光跟蹤儀,激光雷達,室內 GPS 等。

?     通過 Trans Track 可實現幾個系統測量的同步進行

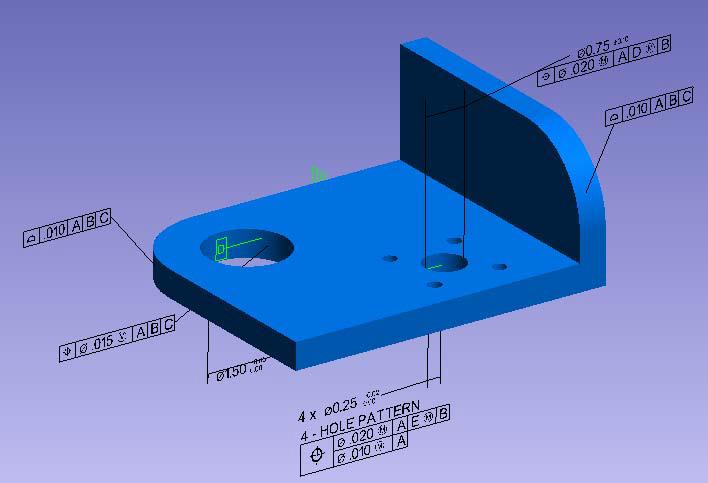

SA GD&T 特征檢查:


對高要求的GD&T 完美解決方案。

?     良好的工具面板可以創建,檢查和編輯 GD&T

?     手動和引導檢查模式

?     友好的用戶界面能快速輕松的檢測

?     直接導入 GD&T




SA 測量計劃:

為實現測量,分析,記錄及備檔的自動化而開發的先進的編程語言

?     代碼控制的自動進行的測量過程

?     基于簡單的邏輯比較的分支及循環功能

?     載入模板文件

?     測量報告自動化

?     能夠調用 SA 的所有標準的功能如輸入數據,輸出數據,刪除臨時數據等

?     同其它的程序交換數據

?     保存及備檔測量數據



頂柱科技(上海)有限公司作為美國NRK 公司SA軟件授權代理商,將持續為您提供有效的產品支持及SA軟件升級服務。
