SpatialAnalyzer軟件的優點是開發迅速,能快速實現新的功能以及錯誤的修復和更改,以滿足客戶需求,使您在很短的時間內就能開始體驗新功能。

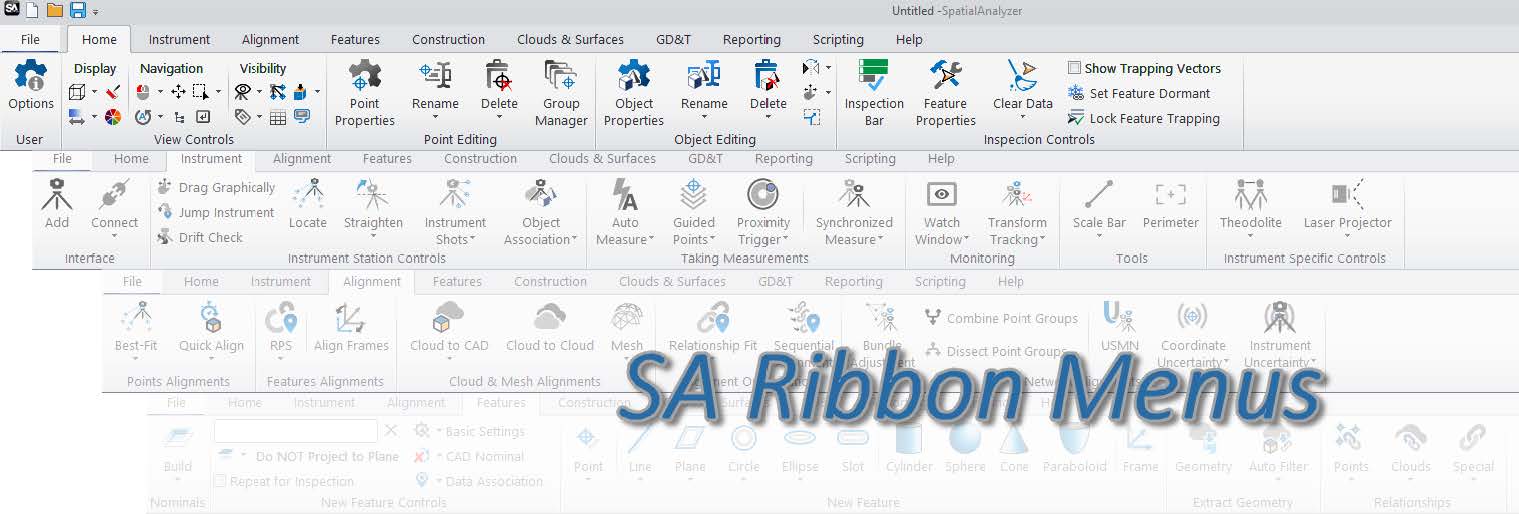

一、功能區菜單介紹
根據一段時間的調研了解到,客戶一直在尋求更簡潔的SA界面,在這個新版本中,我們將工具包與標準菜單功能控件集成在一起,從而形成一個更加系統且吸引人的功能區菜單結構。
由于功能區菜單仍處于開發階段,語言翻譯和自定義的選項仍在進行中,因此目前需要在用戶選項的“顯示”選項卡上的復選框來打開他。
二、GR-特征檢查功能增強

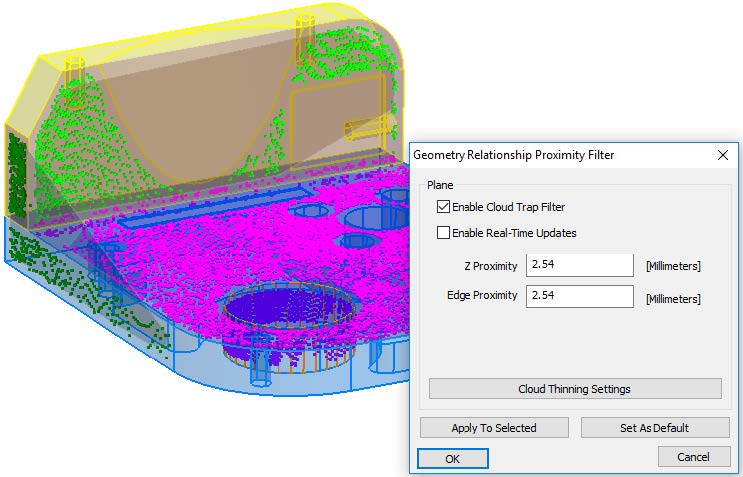

1、特定的點云捕獲功能
與標稱幾何形狀相比,現在提供了直接使用掃描數據測量的功能??梢栽跇?biāo)稱特征上設置接近的閾值,從而使得在掃描時僅獲取預設接近閾值內的數據;添加了設置,以允許動態過濾,就像一次使用多個點云剪裁平面一樣; 還可以確認表面和邊緣接近濾波器,從而獲取指定特征的點云數據。
2、關聯鄰近點云為鄰近過濾的點云數據添加幾何關系的新方法,右鍵單擊數據關聯。 此選項允許選擇大面積點云,并通過選擇它,對數據進行采樣以獲取理論特征附近的數據。
3、添加直線擬合選項
添加了將點云擬合成幾何關系中的線(使用接近標稱線)的功能。只要定義了標稱線,我們還可以添加單點線選項。

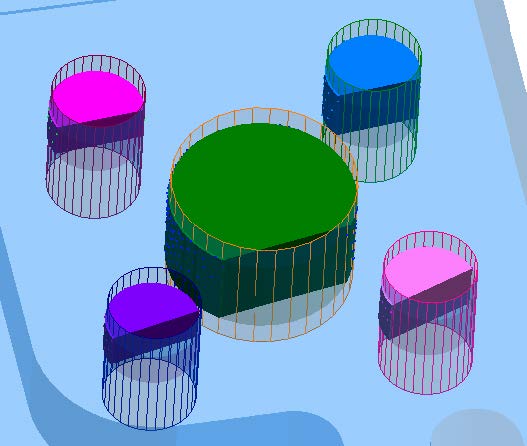

4、優化數據覆蓋圓柱可視化
在Solid渲染模式下,對圓柱體結構進行了一些更改,以改善特征可視化。 這些包括:
· 從CAD構建的標稱圓柱預設為以線框模式顯示。
· 現在可以通過顯示一部分圓柱來顯示特定圓柱體點的覆蓋范圍,該圓柱段隨著附加點的增加而擴展。
· 始終顯示半透明圓柱體,以闡明所有圓柱體的實際位置。
三、GD&T增強功能
1、直接和幾何模型關聯GD&T注釋現在可以直接鏈接到GR-特征。這樣做有兩個用途:首先它確保ge-ometry關系中的名義特征在注釋中用作參考,并且特征檢查直接使用與該關系相關聯的點。其次這消除了將點與GR特征和特征檢查相關聯的需要。

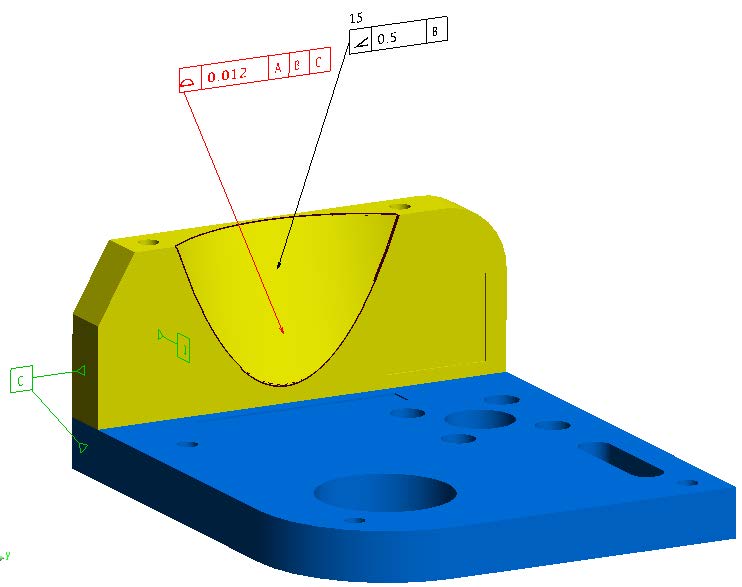

2、表面輪廓自動檢測面選項
與“全部檢查”非常相似,此選項允許使用單個“輪廓”檢查來評估具有相關測量的任何曲面。此選項為添加所有測量曲面的“全局”檢查提供了一種有用的方法。
3、添加了多功能基準
基于一組特征(如螺栓孔圖案)的基準現在可以用作單個數據,限制除了單個自由度之外的所有基準。

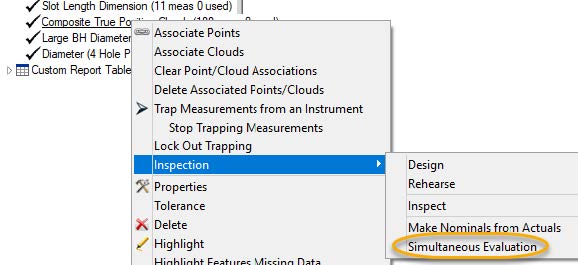

4、同時評估
添加了使用命令數據作為參考(DRF)同時評估所有檢查的功能。 這對于需要自定義基準對齊的表面基準評估也很有幫助。目前,可以使用單個選定的檢查來初始化對齊,然后使用相同DRF參考的所有檢查將一起評估。
5、添加了凹槽測量
凹槽已添加為GD&T評估的附加維度選項。 寬度和長度現在都可以用作材料修改器的一部分,用于對槽進行位置檢查。

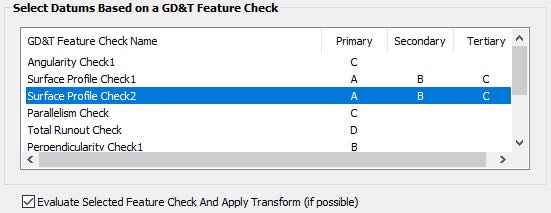

6、檢查特定基準對齊
在基準對齊工具中,您現在可以選擇特定的特征檢查,對其進行評估并將最終評估的轉換應用于作業文件,以便進行故障排除和驗證。
7、可編輯綜合檢查報告
可編輯綜合檢查報告現在可以為多重GD&T檢查中的第二層評估構建另外一組獨立的表(基準、公差和點詳細信息的注釋?zhuān)?/span>
8、增加了每單位長度直線度檢查現在可以分段評估直線度,以允許在給定距離內進行平緩的轉換。
9、僅顯示活動功能檢查右鍵單擊菜單中添加了一個功能檢查類別的選項,啟用該選項后,可以選擇性地顯示所選功能檢查。此選項隱藏所有非直接鏈接到所選要素檢查的注釋?zhuān)瑑H顯示鏈接到相同面的注釋以及該檢查使用的引用基準。
10、導入時創建的標注視圖
現在,在導入帶有GD&T注釋的文件時,會添加一個新集合:“CADViews:[文件名]”。 對于注釋中包括的每個單獨視圖包括標注,并且設置層以使得僅顯示那些通常定向的注釋。 此收集還包括一組導入的框架,用于定義注釋透視圖。
四、點云增強功能
1、點云到Swatch 關系
已經添加了一種新的關系,以過濾和評估相對于鄰近區域內的參考點上的點云。

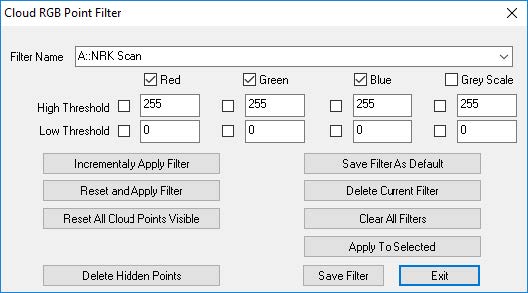

2、RGB過濾SA中添加了一個新的基于顏色的濾鏡,可根據保存的顏色參數(如強度和入射角)進行云的可視化和編輯。
五、對齊增強
1、順序關系擬合
順序關系擬合選項現在包括分組關系的能力,這些關系可以作為順序?qū)R過程的一部分同時進行優化。
六、USMN增強功能
1、孔徑不確定性參數已添加
激光跟蹤儀和全站儀等極性?xún)x器現在具有額外的不確定性參數,可以在所有測量條件下更好地模擬不確定性。
1、SA報告菜單具有改進的圖形
2、添加了備用時間顯示格式
為報告標記添加了其他時間顯示格式。這是在頁面設置下執行的,允許根據區域報告的需要在時間,日,月和年中顯示順序。
八、儀器發展
1、尼康激光雷達更新
Udated Nikon SDK from v8.2.2.3323 to v8.2.5.3840
2、增加了Mitutoyo SpaceTrac系列激光跟蹤儀
通過使用API Device接口為這些新的跟蹤器模型添加了支持。

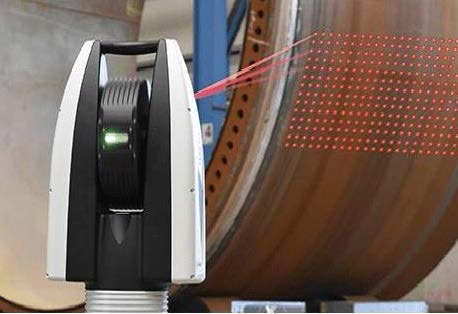

3、新徠卡ATS600
ATS600是第一款無反射鏡掃描跟蹤器。 從ATS返回的點云數據包括可以顯示為返回點云的著色的強度和質量信息。
九、腳本
新的MP命令
■ 從注釋鏈接構造曲面。Command基于輸入注釋中包含的引用CAD面構建新曲面。■ 從集合中創建注釋參考列表。從集合中創建GD&T注釋列表。
■ 使注釋參考LI-WIldCard選擇。Creates a list使用通配符選擇方法創建GD&T注釋列表。
■ 反向B樣條。反轉所選b樣條曲線的方向。
■ 在表面上的投影點獲得漸變。此命令將一個點投影到選定曲面上,并返回投影點處曲面的正常矢量。
■ 獲取表面邊緣上的投影點的漸變。該命令將一個點投射到曲面上,返回正常的矢量,然后將該點投射回參考B樣條曲線。 邊緣偏移避免了表面邊緣上模糊的表面UV方向。
■ 導出ASCII格式。以預定義的ascii格式導出所選幀。
■ 獲取當前儀器位置更新。返回所選儀器的最后位置更新以及上次更新的時間。
■ 在工作坐標中設置點位置。允許直接修改構造點位置。
■ 按三角形轉換點(關于工作框架)。允許選擇要移動指定距離的點。
■ 在線設置探頭偏移框架(測量原始框架)。降低偏移幀,通過測量幀以編程方式分配給選定的探測定義。
■ 將探頭偏移框設置為離線(選擇以前測量的框架)。允許通過在SA中選擇先前測量的幀,以編程方式將偏移幀分配給選定的探測器定義。
■ 獲取跟蹤器/ EDM經緯儀不確定性。返回所選儀器模型中的不確定變量。
■ 設置跟蹤器/ EDM經緯儀不確定性。設置所選儀器模型中的不確定變量。
■ 使矢量組矢量組關系。此命令構建向量組到向量組關系,可用于間隙分析和順序表面評估。
■ 將矢量組設置為矢量組圓柱區。定義用于關聯VG與VG關系中的矢量的相應鄰近區域。
■ 設置矢量組矢量組適合的權重。為間隙對齊和優化應用設置VG到VG關系的擬合權重。
■ 設置矢量組矢量組適合的梯度因子。將VG設置為VG間隙梯度因子,用于定義漸進關系約束。
■ 設置矢量組矢量組相對極性。用于確定VG與VG關系使用的分析方法。
